机器说明:

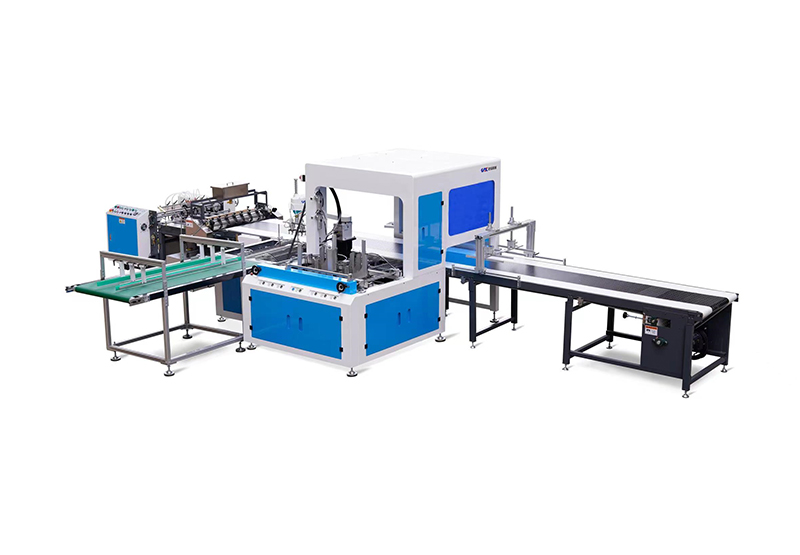

本机由自动送纸上胶机、吸风输送带、自动灰板送料机、自动盒子整理输送机构、视觉机械手定位系统组成，生产盒子时可根据生产需求选择同时定位两个盒子或者一个盒子，有效提高生产效率。一键切换灰板定位模式使用，本机可降低机械重复采购的成本和提升场地的使用率。
机器特点:
- 双定位系统，盒子和灰板定位一键切换，操作简单、方便;

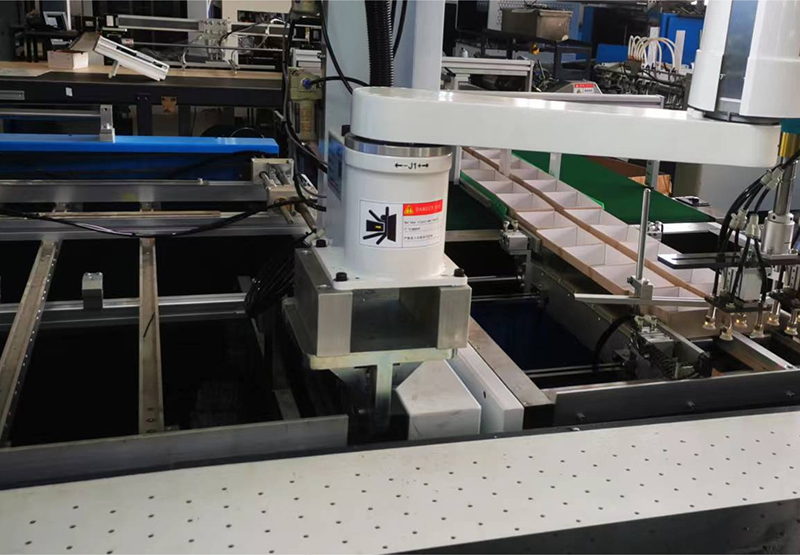

- 视觉检测、机械手定位更精准;
- 高清大广角摄像头，转型号无需调整摄像头位置；
- 一机多用有效控制生产成本，成品竞争更有优势；
- 设备智能故障检测系统，更快更有效排除故障，即时复位，省时省力。
主要技术参数
|
机型 |
JX-DW1050 天地盖皮壳双用视觉定位线 |
|
|
面纸最大尺寸(W×L) |
1000mm×1000mm |
|
|
面纸最小尺寸(W×L) |
80mm×165mm |
|
|
双盒定位 |
最大盒子尺寸（盒体和盖子尺寸） |
420mm×200mm×120mm(L×W×H) 415mm×195mm×120mm(L×W×H) |
|
最小盒子尺寸（2个盒子尺寸相同） |
80mm×50mm×12mm(L×W×H) |
|
|
单盒定位 |
最大盒子尺寸 |
500mm×400mm×120mm(L×W×H) |
|
最小盒子尺寸 |
50mm×50mm×12mm(L×W×H) |
|
|
灰板定位 |
最大灰板尺寸 |
460mm×960mm(W×L) |
|
最小灰板尺寸 |
20mm×30mm(W×L) |
|
|
灰板厚度 |
1mm-4mm |
|
|
机型臂 |
700/600行程, 负载 10kgs |
|
|
定位精度 |
0.2mm-0.3mm |
|
|
速度 |
1-15pcs/min. |
|
|
用气 |
0.6-0.8MPA |
|
|
用电 |
AC 220V /AC380V |
|
|
机器外形尺寸(L×W×H) |
8500mm×2500mm×2000mm |
|
|
重量 |
约2700kgs |
|
